Capitolo 540.   Reti Ethernet

Figura 540.1. Connettori RJ-45 (ISO 8877).

             /      /
            / cavo /
Spina      /      /
        /----------/
       / //////// /|                Presa (foro)
      / //////// / |
     |----------|  /                |----------|
     | 87654321 | /                 | 12345678 |
     |__      __|/                  |/_      /_|
        |____|                         |/___|

Cavo Ethernet 10baseT diretto. Le coppie 1-2 e 3-6 sono ritorte:

cavo 10baseT diretto

Spina RJ-45 A Colore Spina RJ-45 B
Nome Contatto filo Contatto Nome
TxData + 1 bianco/arancio 1 TxData +
TxData - 2 arancio 2 TxData -
RxData + 3 bianco/verde 3 RxData +
RxData - 6 verde 6 RxData -

Cavo Ethernet 10baseT incrociato per connettere due sole stazioni senza altri componenti intermedi. Le coppie 1-2:3-6 e 3-6:1-2 sono ritorte:

cavo 10baseT incrociato

Spina RJ-45 A Colore Spina RJ-45 B
Nome Contatto filo Contatto Nome
TxData + 1 bianco/arancio 3 RxData +
TxData - 2 arancio 6 RxData -
RxData + 3 bianco/verde 1 TxData +
RxData - 6 verde 2 TxData -

Cavo Ethernet 100baseT categoria 5 diretto. Le coppie 1-2, 3-6, 4-5 e 7-8 sono ritorte:

cavo 100baseT (cat 5) diretto

Spina RJ-45 A Colore Spina RJ-45 B
Nome Contatto filo Contatto Nome
tx-d1+ 1 arancio/bianco 1 tx-d1+
tx-d1- 2 arancio 2 tx-d1-
rx-d2+ 3 bianco/verde 3 rx-d2+
rx-d2- 6 verde 6 rx-d2-
bi-d4+ 4 blu 4 bi-d4+
bi-d4- 5 blu/bianco 5 bi-d4-
bi-d3+ 7 marrone/bianco 7 bi-d3+
bi-d3- 8 marrone 8 bi-d3-

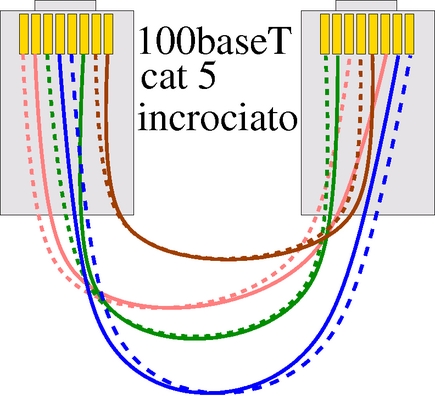

Cavo Ethernet 100baseT categoria 5 incrociato. Le coppie 1-2:3-6, 3-6:1-2, 4-5:7-8 e 7-8:4-5 sono ritorte:

cavo 100baseT (cat 5) incrociato

Spina RJ-45 A Colore Spina RJ-45 B
Nome Contatto filo Contatto Nome
tx-d1+ 1 arancio/bianco 3 rx-d2+
tx-d1- 2 arancio 6 rx-d2-
rx-d2+ 3 bianco/verde 1 tx-d1+
rx-d2- 6 verde 2 tx-d1-
bi-d4+ 4 blu 7 bi-d3+
bi-d4- 5 blu/bianco 8 bi-d3-
bi-d3+ 7 marrone/bianco 4 bi-d4+
bi-d3- 8 marrone 5 bi-d4-

I cavi si distinguono in categorie, secondo le prestazioni offerte:

Categoria Descrizione
categoria 1 Nessun criterio di prestazioni.
categoria 2 1 MHz (cavi telefonici).
categoria 3 16 MHz (Ethernet 10baseT).
categoria 4 20 MHz (Token-Ring e Ethernet 10baseT).
categoria 5 100 MHz (Ethernet 100baseT e 10baseT).
categoria 6 1 GHz (Ethernet 1000baseT, 100baseT e 10baseT).
