Capitolo 540. Reti Ethernet

Figura 540.1. Connettori RJ-45 (ISO 8877).

             /      /
            / cavo /
Spina      /      /
        /----------/
       / //////// /|                Presa (foro)
      / //////// / |
     |----------|  /                |----------|
     | 87654321 | /                 | 12345678 |
     |__      __|/                  |/_      /_|
        |____|                         |/___|

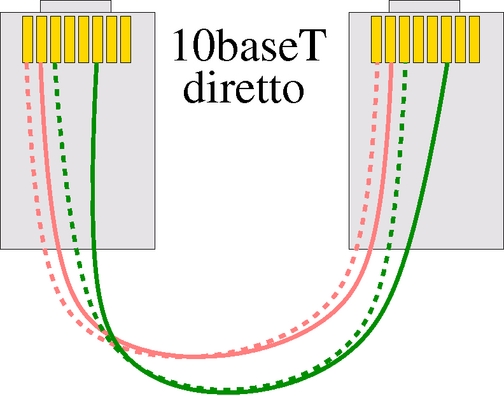

Cavo Ethernet 10baseT diretto. Le coppie 1-2 e 3-6 sono ritorte:

cavo 10baseT diretto

Spina RJ-45 A		Colore		Spina RJ-45 B
Nome	Contatto	filo	Contatto	Nome
TxData +	1	bianco/arancio	1	TxData +
TxData -	2	arancio	2	TxData -
RxData +	3	bianco/verde	3	RxData +
RxData -	6	verde	6	RxData -

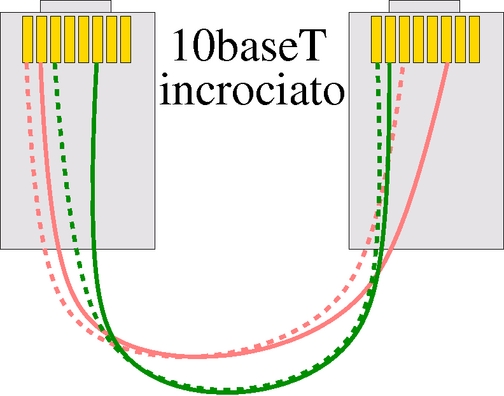

Cavo Ethernet 10baseT incrociato per connettere due sole stazioni senza altri componenti intermedi. Le coppie 1-2:3-6 e 3-6:1-2 sono ritorte:

cavo 10baseT incrociato

Spina RJ-45 A		Colore		Spina RJ-45 B
Nome	Contatto	filo	Contatto	Nome
TxData +	1	bianco/arancio	3	RxData +
TxData -	2	arancio	6	RxData -
RxData +	3	bianco/verde	1	TxData +
RxData -	6	verde	2	TxData -

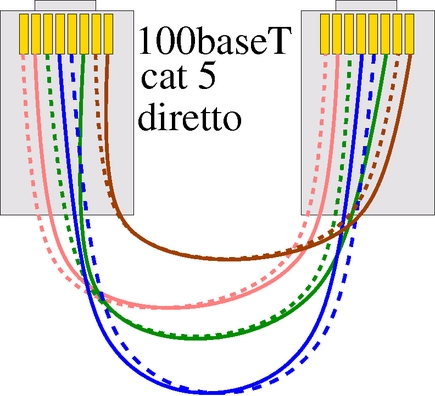

Cavo Ethernet 100baseT categoria 5 diretto. Le coppie 1-2, 3-6, 4-5 e 7-8 sono ritorte:

cavo 100baseT (cat 5) diretto

Spina RJ-45 A		Colore		Spina RJ-45 B
Nome	Contatto	filo	Contatto	Nome
tx-d1+	1	arancio/bianco	1	tx-d1+
tx-d1-	2	arancio	2	tx-d1-
rx-d2+	3	bianco/verde	3	rx-d2+
rx-d2-	6	verde	6	rx-d2-
bi-d4+	4	blu	4	bi-d4+
bi-d4-	5	blu/bianco	5	bi-d4-
bi-d3+	7	marrone/bianco	7	bi-d3+
bi-d3-	8	marrone	8	bi-d3-

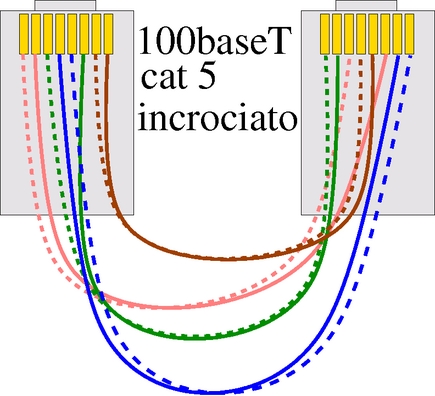

Cavo Ethernet 100baseT categoria 5 incrociato. Le coppie 1-2:3-6, 3-6:1-2, 4-5:7-8 e 7-8:4-5 sono ritorte:

cavo 100baseT (cat 5) incrociato

Spina RJ-45 A		Colore		Spina RJ-45 B
Nome	Contatto	filo	Contatto	Nome
tx-d1+	1	arancio/bianco	3	rx-d2+
tx-d1-	2	arancio	6	rx-d2-
rx-d2+	3	bianco/verde	1	tx-d1+
rx-d2-	6	verde	2	tx-d1-
bi-d4+	4	blu	7	bi-d3+
bi-d4-	5	blu/bianco	8	bi-d3-
bi-d3+	7	marrone/bianco	4	bi-d4+
bi-d3-	8	marrone	5	bi-d4-

I cavi si distinguono in categorie, secondo le prestazioni offerte:

Categoria	Descrizione
categoria 1	Nessun criterio di prestazioni.
categoria 2	1 MHz (cavi telefonici).
categoria 3	16 MHz (Ethernet 10baseT).
categoria 4	20 MHz (Token-Ring e Ethernet 10baseT).
categoria 5	100 MHz (Ethernet 100baseT e 10baseT).
categoria 6	1 GHz (Ethernet 1000baseT, 100baseT e 10baseT).
