Capitolo 96. X: monitor, adattatore grafico e frequenza dot-clock
Quando si vuole configurare XFree86 nelle versioni 3.* e qualcosa va storto, oppure non si riesce a ottenere quello che si vuole esattamente attraverso uno dei vari programmi già descritti nel capitolo precedente, può essere necessario mettere mano alle sezioni Monitor, Device e Screen del file /etc/X11/XF86Config. Tra tutte, la sezione Monitor è la più difficile per il principiante, a causa delle direttive Modeline o Mode, in cui si devono indicare una serie di numeri più o meno oscuri.
|
In questo capitolo si mostra in che modo calcolare i valori delle modalità video. Una scelta impropria di questi valori, potrebbe causare problemi, fino ad arrivare al danneggiamento del monitor. Si prega di intervenire con prudenza ed eventualmente anche di leggere XFree86 Video Timings HOWTO di Eric S. Raymond. |
96.1 Autorilevamento con Read-edid
Read-edid (1) è un piccolo sistema di programmi in grado di scandire l'adattatore grafico e il monitor, allo scopo di ottenere le informazioni necessarie a configurare correttamente programmi come XFree86. Si compone precisamente di get-edid e di parse-edid.
get-edid esegue la scansione dell'adattatore grafico e attraverso di questo anche del monitor. Il risultato della scansione è un file binario emesso attraverso lo standard output, mentre attraverso lo standard error si ottengono altre informazioni diagnostiche. Per esempio, si può ignorare temporaneamente il risultato emesso dallo standard output per osservare tali notizie diagnostiche:
# get-edid 1> /dev/null
Si potrebbe ottenere un risultato simile a quello seguente:
get-edid: get-edid version 1.4.1
Performing real mode VBE call
Interrupt 0x10 ax=0x4f00 bx=0x0 cx=0x0
Function supported
Call successful
VBE version 102
VBE string at 0xc098d "S3 Incorporated. Trio64V+"
VBE/DDC service about to be called
Report DDC capabilities
Performing real mode VBE call
Interrupt 0x10 ax=0x4f15 bx=0x0 cx=0x0
Function supported
Call successful
Monitor and video card combination supports DDC1 transfers
Monitor and video card combination does not support DDC2 transfers
0 seconds per 128 byte EDID block transfer
Screen is blanked during DDC transfer
Reading next EDID block
VBE/DDC service about to be called
Read EDID
Performing real mode VBE call
Interrupt 0x10 ax=0x4f15 bx=0x1 cx=0x0
Function supported
Call successful
In questo caso è stato individuato un vecchio adattatore grafico «Trio64V+».
Per poter leggere il risultato emesso attraverso lo standard error, si usa parse-edid:
# get-edid 2> /dev/null | parse-edid
Ecco quello che si potrebbe ottenere:
# EDID version 1 revision 0
Section "Monitor"
# Block type: 2:0 3:0
# Block type: 2:0 3:0
# Block type: 2:0 3:0
Identifier "PHL:0012"
VendorName "PHL"
ModelName "PHL:0012"
# Block type: 2:0 3:0
# Block type: 2:0 3:0
# Block type: 2:0 3:0
# DPMS capabilities: Active off:yes Suspend:yes Standby:yes
Mode "640x400" # vfreq 70.072Hz, hfreq 31.462kHz
DotClock 25.170000
HTimings 640 656 752 800
VTimings 400 412 414 449
Flags "+HSync" "-VSync"
EndMode
# Block type: 2:0 3:0
# Block type: 2:0 3:0
# Block type: 2:0 3:0
EndSection
In pratica, con questo risultato si può compilare la sezione Monitor del file di configurazione di XFree86.
96.2 Autorilevamento con un servente XFree86 versione 3.*
Quando non si conoscono tutte le caratteristiche del proprio adattatore grafico, è possibile utilizzare un servente X con l'opzione -probeonly per vedere cosa questo riesce a determinare da solo. Alcuni parametri sono sensibili al carico del sistema, per cui, questo tipo di prova deve essere fatto quando non si effettuano altre attività.
È il caso di utilizzare un servente più o meno generico, per esempio quello per gli adattatori SVGA (XF86_SVGA), che deve essere stato installato. Per stimolare l'autorilevamento, è necessario che le voci corrispondenti non siano presenti nel file di configurazione /etc/X11/XF86Config (o siano commentate). Un file come quello seguente, dove le sezioni Monitor, Device e Screen sono quasi vuote, dovrebbe andare bene per cominciare lo studio del proprio adattatore grafico.
Section "Files"
RgbPath "/usr/X11R6/lib/X11/rgb"
FontPath "/usr/X11R6/lib/X11/fonts/misc/"
FontPath "/usr/X11R6/lib/X11/fonts/Type1/"
FontPath "/usr/X11R6/lib/X11/fonts/Speedo/"
FontPath "/usr/X11R6/lib/X11/fonts/75dpi/"
FontPath "/usr/X11R6/lib/X11/fonts/100dpi/"
EndSection
Section "ServerFlags"
# DontZap
# DontZoom
EndSection
Section "Keyboard"
Protocol "Standard"
AutoRepeat 500 5
Xkbkeycodes "xfree86"
XkbTypes "default"
XkbCompat "default"
XkbSymbols "en_US(pc102)+it"
XkbGeometry "pc"
EndSection
Section "Pointer"
Protocol "microsoft"
Device "/dev/mouse"
Emulate3Buttons
Emulate3Timeout 50
EndSection
Section "Monitor"
Identifier "Monitor generico"
EndSection
Section "Device"
Identifier "SuperVGA"
EndSection
Section "Screen"
Driver "svga"
Device "SuperVGA"
Monitor "Monitor generico"
Subsection "Display"
Modes "640x400" "640x480" "640x480.28" "800x600"
EndSubsection
EndSection
Si avvia quindi X, come utente root, con l'opzione -probeonly, salvando lo standard output e lo standard error in un file (X è un collegamento simbolico al file binario del servente grafico prescelto).
|
Purtroppo, è necessario tenere in considerazione che questo tipo di prove può modificare l'aspetto dei caratteri sullo schermo, o bloccarlo del tutto. Per cui, se non si hanno alternative, si rischia di dover riavviare il sistema. |
# X -probeonly > /tmp/x.tmp 2>&1
Se tutto è andato bene, si dovrebbe ottenere un risultato simile a quello seguente, che viene sezionato per descriverlo in dettaglio.
XFree86 Version 3.3.2 / X Window System
(protocol Version 11, revision 0, vendor release 6300)
Release Date: March 2 1998
If the server is older than 6-12 months, or if your card is newer
than the above date, look for a newer version before reporting
problems. (see http://www.XFree86.Org/FAQ)
Operating System: Linux 2.0.34 i686 [ELF]
La parte iniziale presenta la versione del servente e del sistema operativo utilizzato.
Configured drivers:
SVGA: server for SVGA graphics adaptors (Patchlevel 0):
NV1, STG2000, RIVA128, ET4000, ET4000W32, ET4000W32i,
ET4000W32i_rev_b, ET4000W32i_rev_c, ET4000W32p, ET4000W32p_rev_a,
...
s3_svga, ct65520, ct65525, ct65530, ct65535, ct65540, ct65545,
ct65546, ct65548, ct65550, ct65554, ct65555, ct68554, ct64200,
ct64300, generic
Segue quindi l'indicazione del tipo di servente grafico avviato (SVGA) e l'elenco di tutti i nomi degli adattatori grafici gestibili con questo.
(using VT number 7)
Il servente grafico utilizzerebbe (se avviato normalmente) il posto della console virtuale numero sette.
XF86Config: /usr/X11R6/lib/X11/XF86Config
È stata letta la configurazione del file /usr/X11R6/lib/X11/XF86Config (nel nostro caso si tratta di un collegamento simbolico a /etc/X11/XF86Config).
Dopo questo punto segue un elenco di informazioni, in parte definite all'interno del file di configurazione e in parte determinate in modo automatico.
(**) stands for supplied, (--) stands for probed/default values
Le informazioni fornite attraverso il file di configurazione sono prefissate dal simbolo (**), mentre quelle predefinite o determinate dall'interrogazione dell'adattatore grafico, sono prefissate dal simbolo (--).
(**) XKB: keycodes: "xfree86" (**) XKB: types: "default" (**) XKB: compat: "default" (**) XKB: symbols: "en_US(pc102)+it" (**) XKB: geometry: "pc" (**) Mouse: type: microsoft, device: /dev/mouse, baudrate: 1200 (**) Mouse: buttons: 3, 3 button emulation (timeout: 50ms) (**) SVGA: Graphics device ID: "SuperVGA" (**) SVGA: Monitor ID: "Monitor generico" (**) FontPath set to "/usr/X11R6/lib/X11/fonts/misc/,...
Dato l'esempio proposto, le informazioni sulla tastiera, il mouse e i percorsi dei tipi di carattere, sono stati prelevati dal file di configurazione. In particolare, si osserva che da quel file, sono state prese in considerazione la sezione Device denominata SuperVGA e la sezione Monitor denominata Monitor generico.
(--) SVGA: PCI: S3 ViRGE/DX or /GX rev 1, Memory @ 0xe0000000 (--) SVGA: S3V: ViRGE/DXGX rev 1, Linear FB @ 0xe0000000 (--) SVGA: Detected S3 ViRGE/DXGX (--) SVGA: using driver for chipset "s3_virge"
L'adattatore grafico è una scheda S3 ViRGE/DXGX, per la quale verrebbe utilizzato il driver s3_virge. Tuttavia, data la circostanza, converrebbe utilizzare un servente grafico differente per questo adattatore; precisamente XF86_S3V.
(--) SVGA: videoram: 4096k (--) SVGA: Ramdac speed: 170 MHz (--) SVGA: Detected current MCLK value of 42.955 MHz (--) SVGA: chipset: s3_virge (--) SVGA: videoram: 4096k (**) SVGA: Using 8 bpp, Depth 8, Color weight: 666 (--) SVGA: Maximum allowed dot-clock: 170.000 MHz
Seguono altre informazioni molto importanti, come la quantità di memoria video e la frequenza massima di dot-clock. Si osservi in particolare la profondità di colori indicata: 8 bit/pixel (8 bit per punto). L'informazione è preceduta dal simbolo (**) perché il tipo di servente grafico permette la gestione di un massimo di 8 bit/pixel (256 colori), per cui è questo il valore fissato, benché l'adattatore grafico permetta ben altri livelli di profondità.
96.2.1 Dot-clock
Una delle informazioni più delicate dell'adattatore grafico è la frequenza del cosiddetto dot-clock. Il significato di questo parametro verrà descritto più avanti, tuttavia è bene sapere subito che si può manifestare in modi differenti.
Nell'esempio mostrato, appare l'indicazione di un livello massimo.
(--) SVGA: Maximum allowed dot-clock: 170.000 MHz
In altre situazioni, può essere fornita una o più righe con un elenco di valori di dot-clock, come nell'esempio seguente:
(--) xxx: clocks: 25.0 28.0 40.0 0.0 50.0 77.0 36.0 45.0 (--) xxx: clocks: 130.0 120.0 80.0 31.0 110.0 65.0 75.0 94.0
In questo secondo caso, è necessario indicare la direttiva Clocks nella sezione Device del file /etc/X11/XF86Config, come nell'esempio seguente:
Section "Device"
# ...
Clocks 25.0 28.0 40.0 0.0 50.0 77.0 36.0 45.0
Clocks 130.0 120.0 80.0 31.0 110.0 65.0 75.0 94.0
EndSection
Quando invece la frequenza di dot-clock viene indicata solo come valore massimo (come nel caso dell'adattatore S3 ViRGE), non serve indicare alcuna direttiva Clocks.
96.3 Un po' di teoria
Alla base della costruzione dell'immagine da parte dell'adattatore grafico, sta la frequenza di dot-clock, ovvero la frequenza a cui ogni punto che la compone viene emesso. Questa è espressa in megahertz (MHz) e a volte deve essere selezionata da un elenco (quando si deve utilizzare la direttiva Clocks), altre volte può essere programmata liberamente, purché non venga superato il limite massimo.
In linea di massima, l'adattatore grafico VGA elementare tradizionale, ha una frequenza di dot-clock di 25 175 MHz.
|
Chi lavora con l'informatica potrebbe essere portato a confondersi. In questo caso, megahertz significa esattamente milioni di hertz. Per cui, 25 175 MHz sono esattamente pari a 25 175 000 Hz. Così, kilohertz rappresenta migliaia di hertz, per cui, per esempio, 31,5 kHz corrispondono a 31 500 Hz. |
A parità di condizioni, al crescere della risoluzione deve crescere la frequenza di dot-clock. Leggendo il contenuto standard di una vecchia versione 3.* del file /etc/X11/XF86Config, si conoscono i valori minimi delle frequenze di dot-clock per le risoluzioni più comuni. Qui vengono riportate nella tabella 96.1.
Tabella 96.1. Frequenze minime di dot-clock in base alla risoluzione.
96.3.1 Ampiezza di banda del monitor
L'ampiezza di banda del monitor, o bandwidth, rappresenta la frequenza massima del segnale video che il monitor è in grado di gestire. Frequenze superiori vengono semplicemente filtrate, diventando particolari visivi non più percettibili.
In linea di principio, la frequenza di dot-clock utilizzata nell'adattatore grafico dovrebbe essere inferiore o uguale al valore massimo della frequenza del segnale video gestibile con il monitor, cioè al valore dell'ampiezza di banda.
96.3.2 Scomposizione e scansione dell'immagine sul monitor
L'immagine che appare sullo schermo di un monitor può essere descritta, in modo semplificato, come l'insieme di una serie di righe, composte a loro volta da punti. La prima forma di rappresentazione di un'immagine di origine elettronica è stata quella del tubo a raggi catodici e da questo tipo di tecnologia derivano le soluzioni adottate per la sua composizione.
|
Figura 96.1. La scansione di un'immagine.
|
Le righe di un'immagine video vengono disegnate da un «pennello» ideale, che inizia la sua scansione in una posizione dello schermo in alto a sinistra, muovendosi verso destra e ricominciando sempre dal lato sinistro della riga successiva. Giunto alla fine dello schermo, riprende dalla posizione superiore sinistra.
Il pennello di scansione, una volta che ha terminato una riga, prima di poter riprendere con la riga successiva, deve avere il tempo necessario per posizionarsi all'inizio di questa. Nello stesso modo, quando il pennello di scansione giunge alla fine dell'ultima riga, deve avere il tempo di ritornare all'inizio dello schermo, cioè nella posizione estrema in alto a sinistra.
|
Figura 96.2. Il ritorno all'inizio dopo la scansione di un'immagine completa.
|
Un'immagine completa è un quadro, o frame, ma un quadro potrebbe essere ottenuto con un'unica scansione, dall'inizio alla fine dello schermo, oppure dalla somma di due semiquadri. In questo ultimo caso si usa la tecnica dell'interlacciamento, in cui le righe dei due semiquadri si affiancano senza accavallarsi. La figura 96.3 mostra il caso di un quadro composto da un numero dispari di righe.
|
Figura 96.3. Due semiquadri di una scansione interlacciata.
|
L'interlacciamento è nato come un metodo per ridurre lo sfarfallio dell'immagine nel sistema televisivo tradizionale. Per esempio, in Europa i quadri si susseguono a una frequenza di 25 Hz, un valore troppo basso perché l'occhio umano non si accorga dello sfarfallio. Così, attraverso l'interlacciamento, le immagini trasmesse vengono scomposte in due parti, visualizzate in sequenza a una frequenza di 50 Hz, considerata accettabile per quel tipo di utilizzo, anche se questo può comunque provocare strani effetti alla percezione dei particolari.
In generale, a parità di frequenza di quadro, è preferibile un'immagine interlacciata per ridurre l'effetto dello sfarfallio.
Da quanto affermato si può intendere che l'immagine video sia prodotta come una sequenza lineare di punti e di pause, necessarie al ritorno all'inizio di una riga successiva, di un quadro o di un semiquadro successivo.
|
Figura 96.4. Rappresentazione schematica dello scorrere del segnale video, con le pause tra riga e riga e tra quadro e quadro.
|
Il monitor su cui si visualizza il segnale video, deve avere un modo per sapere quando inizia un quadro e quando inizia ogni riga. Le pause necessarie al ritorno del pennello di scansione, vengono usate per sincronizzare la scansione stessa.
96.3.3 Frequenza, durata e lunghezza
La frequenza di dot-clock è una sorta di orologio che scandisce il tempo del segnale video. Un ciclo di questa frequenza rappresenta un punto dell'immagine. Questa frequenza si esprime in megahertz, per cui, una frequenza di dot-clock di 25,175 indica che in un secondo possono essere visualizzati 25 175 000 punti (si deve tenere presente che si tratta di valori teorici).
Seguendo questo ragionamento, le «misure» dell'immagine potrebbero essere valutate in quantità di dot-clock.
In tutto si utilizzano tre tipi di unità di misura per ciò che riguarda la composizione delle immagini: frequenze, riferite ai cicli di scansione delle righe e dei quadri; durate, riferite alle pause tra le righe e tra i quadri; lunghezze, pari alla traduzione di questi valori in unità di dot-clock.
Ricapitolando quanto già esposto nella sezione precedente, l'immagine video è composta da quadri che a loro volta si scompongono in righe. Le righe vengono scandite a una certa frequenza, definita come frequenza orizzontale, e così anche i quadri, frequenza di quadro. Queste frequenze possono essere tradotte in «lunghezze», riferite a unità di dot-clock. Per esempio, la frequenza orizzontale di 31,5 kHz (31 500 Hz), misurata con un dot-clock di 25,175 MHz, si traduce in una lunghezza di riga pari a 799,2 punti (25 175 000 / 31 500 = 799,2).
Quando si valutano grandezze riferite alla scansione verticale dell'immagine, per esempio la frequenza di quadro, si utilizzano lunghezze riferite al numero di righe. Continuando l'esempio precedente, se si aggiunge che la frequenza verticale è di 60 Hz, si determina che un quadro è composto da circa 419 583 dot-clock, pari a circa 525 righe.
Come già affermato, anche lo scorrere del tempo può essere valutato in unità dot-clock. Per esempio, un intervallo di tempo di 3,8 µs (microsecondi, ovvero milionesimi di secondo) è lungo 95,6 dot-clock (25 175 000 * 0,000 003 8 = 95,6).
96.3.4 Definizioni, concetti ed equazioni
La documentazione di XFree86 utilizza alcune definizioni che conviene elencare e chiarire. Le sigle utilizzate fanno volutamente riferimento a quelle utilizzate nel XFree86 Video Timings HOWTO.
-
Frequenza di sincronizzazione orizzontale, Horizontal sync frequency, HSF
La frequenza di scansione orizzontale delle righe sullo schermo. Generalmente si tratta di una grandezza espressa in kilohertz.
-
Frequenza di sincronizzazione verticale, Vertical sync frequency, VSF
La frequenza di scansione verticale dei semiquadri, o dei quadri, sullo schermo. Quando l'immagine viene composta attraverso semiquadri interlacciati, si tratta della frequenza di scansione dei semiquadri stessi, altrimenti si tratta della stessa frequenza di scansione dei quadri interi.
-
Frequenza di quadro, frequenza di frame, Vertical refresh rate, RR
La frequenza di scansione verticale dei quadri interi (frame).
-
Frequenza di dot-clock, Dot-clock frequency, DCF
La frequenza di dot-clock, espressa generalmente in megahertz.
-
Ampiezza di banda video, Video bandwidth, VB
La frequenza massima per il segnale video accettato dal monitor. Questo valore dovrebbe essere maggiore o uguale a quello del dot-clock, ma anche valori inferiori a questo permettono ugualmente di vedere qualcosa. In generale, il livello minimo dell'ampiezza di banda deve essere almeno superiore alla metà della frequenza di dot-clock.
-
Ampiezza orizzontale, Horizontal frame length, HFL
Si tratta della lunghezza totale di una riga, espressa in dot-clock. Questa dimensione deve includere la parte visibile e la pausa prima dell'inizio della riga successiva.
-
Ampiezza verticale, Vertical frame length, VFL
Si tratta dell'altezza totale di un quadro intero, espressa in righe. Questa dimensione deve includere la parte visibile e la pausa prima dell'inizio del quadro successivo.
-
Risoluzione orizzontale, Horizontal resolution, HR
La risoluzione orizzontale, espressa in punti o dot-clock, della parte visibile dell'immagine. Per definizione, si tratta di un valore inferiore dell'ampiezza orizzontale (HFL).
-
Risoluzione verticale, Vertical resolution, VR
La risoluzione verticale, espressa in righe, della parte visibile dell'immagine. Per definizione, si tratta di un valore inferiore dell'ampiezza verticale (VFL).
Alcune equazioni elementari possono aiutare a collegare i vari pezzi del mosaico.
-
HSF = DCF / HFL
La frequenza di scansione orizzontale equivale alla frequenza di dot-clock divisa per la lunghezza completa della riga (espressa in dot-clock).
-
RR = DCF / (HFL * VFL)
La frequenza di scansione di un quadro intero equivale alla frequenza di dot-clock divisa per il prodotto della lunghezza completa della riga e il numero complessivo delle righe.
La frequenza di sincronizzazione verticale è pari al doppio di RR quando si utilizzano semiquadri interlacciati, altrimenti corrisponde al valore di RR.
-
DCF = RR * HFL * VFL
Derivata dalla precedente. La frequenza di dot-clock si ottiene con il prodotto della frequenza di scansione di un quadro intero, la lunghezza completa della riga e il numero complessivo delle righe.
96.3.5 Multipli di otto e rapporto 3/4
Una particolarità comune dei valori che riguardano la risoluzione di un'immagine, è l'essere un multiplo di otto. Se si osserva, valori come 640×480, 800×600, 1 024×768,... sono numeri divisibili per otto, senza lasciare alcun resto.
Un gran numero di adattatori grafici accetta determinati tipi di valori solo se sono multipli di otto. Per questo, in generale, per tutte le «lunghezze» orizzontali, quindi ciò che si esprime in punti o in dot-clock e riguarda la riga, si deve avere l'accortezza di usare multipli di otto. Questo particolare verrà chiarito meglio in seguito.
Data la tradizione televisiva, il formato più comune della visualizzazione su monitor è 3 / 4, cioè la risoluzione verticale (il numero delle righe visibili) è il 75 % rispetto alla risoluzione orizzontale (il numero di punti visibili per riga). Questa regola non è obbligatoria. L'unico vincolo sono i multipli di otto per le grandezze che riguardano la scansione orizzontale.
96.3.6 Utilizzo della memoria video
L'immagine che appare sullo schermo di un monitor viene generata all'interno di una matrice contenuta in una memoria, che poi viene scandita nel modo che è stato spiegato. All'interno di questa memoria si deve conservare solo la parte di immagine visibile effettivamente, escludendo le pause inserite per facilitare il compito del pennello di scansione del monitor.
La memoria disponibile pone un limite alla risoluzione massima e alla profondità dell'immagine. A seconda del numero di colori o di sfumature che si vogliono rappresentare, deve essere impiegato un numero più o meno grande di bit per ogni punto dell'immagine. Se n è il numero di bit messo a disposizione per ogni punto, il numero di colori o sfumature disponibile è di 2n. Nello stesso modo, conoscendo la memoria disponibile e la risoluzione che si vuole ottenere, si determina quanti siano i colori ottenibili per ogni punto.
Per esempio, se si dispone di 1 Mibyte, pari a 1 048 576 byte, cioè 8 388 608 bit, volendo ottenere una risoluzione (visibile) di 800×600 punti, si ottiene che per ogni punto sarebbero disponibili 17 bit (8 388 608 / (800 * 600)).
Tuttavia, di solito, il numero di bit che può essere utilizzato per definire la profondità di un'immagine è limitato a valori ben precisi: 2 bit (bianco/nero), 4 bit (16 colori), 16 bit (64 Kicolori), 32 bit (4 Micolori),...
96.3.7 Impulsi di sincronismo
Fino a questo momento sono state descritte le immagini video come qualcosa formato da righe visibili, collegate tra loro da delle pause, a formare dei quadri (o dei semiquadri), i quali si collegano tra loro con delle pause più grandi. Quando si è accennato ai concetti di ampiezza orizzontale e verticale, si è sottolineato il fatto che queste grandezze devono includere anche le pause relative.
Ma le pause da sole non bastano. Al loro interno si inseriscono degli impulsi di sincronismo, senza i quali queste non sarebbero riconosciute dal monitor.
|
Figura 96.5. Righe e impulsi di sincronismo.
|
L'impulso di sincronismo orizzontale ha una durata che può variare da monitor a monitor, ma in ogni caso si esprime in un'unità di tempo che resta costante al variare della frequenza dot-clock. Generalmente sono accettabili valori compresi tra 3,5 µs e 4,0 µs (microsecondi). La figura 96.5 mostra schematicamente gli elementi che compongono una riga completa: la parte visibile, definita come risoluzione orizzontale (HR), un tempo di guardia precedente all'impulso di sincronismo (HTG), l'impulso di sincronismo (HSP), un tempo di guardia finale. Quindi ricomincia un'altra riga.
Il tempo di guardia iniziale e finale è importante come l'impulso di sincronismo, tuttavia viene definito normalmente in modo approssimativo, salvo aggiustamenti successivi. In generale, un tempo di guardia medio di 30 dot-clock dovrebbe andare bene. È importante osservare subito che di solito il tempo di guardia iniziale e finale non sono simmetrici.
In maniera analoga funziona il sincronismo verticale. Si ha un tempo di guardia iniziale (VTG, Vertical time guard), un impulso di sincronismo verticale (VSP) e un tempo di guardia finale. L'impulso di sincronismo dovrebbe oscillare tra i 50 µs e i 300 µs (microsecondi).
96.3.8 Tradurre i valori in unità dot-clock e in quantità di righe
La definizione dei vari elementi che compongono l'immagine deve essere fatta attraverso due unità di misura uniformi: dot-clock per ciò che riguarda la scansione orizzontale e righe per la scansione verticale.
Si è accennato al fatto che il tempo di guardia orizzontale può aggirarsi attorno a un valore di 30 dot-clock, senza bisogno di fare altri calcoli, mentre il problema si pone per trasformare il tempo dell'impulso di sincronismo in dot-clock. Basta moltiplicare la frequenza di dot-clock per il tempo. La frequenza è espressa in hertz e il tempo in secondi.
Lunghezza in dot-clock = DCF * tempo
Per riprendere un esempio già fatto, se si utilizza una frequenza di dot-clock di 25,175 MHz e si vuole misurare un intervallo di 3,8 µs, si ottiene una lunghezza di 95,6 dot-clock (25 175 000 * 0,000 003 8).
|
Il vero problema, quando si fa riferimento a grandezze orizzontali, è il fatto che queste devono essere espresse in multipli di otto. Molte approssimazioni nei calcoli relativi, che per il momento non sono ancora state mostrate, derivano da questa esigenza. |
Il tempo di guardia verticale, a seconda del tipo di monitor utilizzato, potrebbe essere assente del tutto, oppure potrebbe essere richiesto un massimo di tre righe. Eventualmente, un tempo di guardia maggiore del necessario, non può essere dannoso.
Il calcolo della lunghezza dell'impulso di sincronismo verticale, in termini di righe, è un po' più complesso. Uno dei modi possibili è quello di definire prima la lunghezza in dot-clock e quindi di convertirla in righe, dividendo questo valore per la lunghezza complessiva della riga.
Lunghezza VSP = ( DCF * tempo ) / HFL
Riprendendo l'esempio precedente, aggiungendo che una riga ha la lunghezza complessiva di 800 dot-clock, volendo calcolare un impulso di sincronismo verticale di 64 µs circa, si ottengono due righe ((25 175 000 * 0,000 064) / 800).
96.4 Configurazione della sezione Monitor di XF86Config
Quando descritto fino a questo momento serve per chiarire il significato delle direttive contenute nella sezione Monitor del file di configurazione di XFree86: /etc/X11/XF86Config. Viene proposto un esempio:
Section "Monitor"
Identifier "Monitor generico"
HorizSync 31.5, 35.15
VertRefresh 50-70
# 640x400 @ 70 Hz, 31.5 kHz hsync
Modeline "640x400" 25.175 640 664 760 800 400 409 411 450
# 640x480 @ 60 Hz, 31.5 kHz hsync
Modeline "640x480" 25.175 640 664 760 800 480 491 493 525
# 800x600 @ 56 Hz, 35.15 kHz hsync
Modeline "800x600" 36 800 824 896 1024 600 601 603 625
EndSection
Si deve osservare che ogni direttiva Modeline, o la sua equivalente Mode, contiene tutte le informazioni necessarie sul funzionamento del monitor in corrispondenza a quella particolare modalità. Questo significa che le direttive HorizSync e VertRefresh sono solo un'informazione aggiuntiva che serve a permettere un controllo incrociato. Per essere più precisi, il file /etc/X11/XF86Config potrebbe contenere informazioni su molte modalità di visualizzazione, che vengono selezionate in base alle limitazioni poste dalle direttive HorizSync e VertRefresh.
96.4.1 Scomposizione delle informazioni
La direttiva Modeline contiene una serie di notizie che è necessario distinguere per poterne conoscere il significato.
Modeline nome freq_dot_clock informazioni_scansione_orizz informazioni_scansione_vert opzioni...
In particolare, le informazioni sulla scansione orizzontale e quelle sulla scansione verticale sono una coppia di quattro numeri distinti (otto in tutto).
# nome dot scansione scansione # modalità clock orizzontale verticale # ------------------ ------------------ Modeline "640x480" 25.175 640 664 760 800 480 491 493 525
Le opzioni sono una serie di parole chiave che possono apparire in coda, in presenza di occasioni particolari, secondo quanto descritto nella documentazione del servente grafico che si utilizza.
È bene ripetere che la direttiva Modeline potrebbe essere sostituita con Mode, una specie di sottosezione molto più leggibile.
Mode nome
DotClock frequenza_dot_clock
HTimings informazioni_scansione_orizzontale
VTimings informazioni_scansione_verticale
[Flags opzioni...]
EndMode
Segue l'esempio già mostrato sopra.
Mode "640x480"
DotClock 25.175
HTimings 640 664 760 800
VTimings 480 491 493 525
EndMode
96.4.2 Scansione orizzontale
I quattro valori indicati nella direttiva HTimings, o quelli che appaiono subito dopo la frequenza di dot-clock nella direttiva Modeline, rappresentano i tempi della scansione orizzontale, espressi in unità di dot-clock.
risoluzione_orizzontale inizio_sinc fine_sinc ampiezza_orizzontale
In pratica, seguendo l'esempio già mostrato, «640 664 760 800» indica che: la risoluzione orizzontale è di 640 punti, o dot-clock, l'impulso di sincronismo orizzontale inizia in corrispondenza del 664-esimo dot-clock e termina con il 760-esimo dot-clock, infine la lunghezza complessiva della riga è di 800 punti.
Con qualche conto si scopre che la frequenza orizzontale necessaria per la scansione con questa modalità è di 31,5 kHz (25 175 000 / 800) e che la durata dell'impulso di sincronismo è di 3,8 µs ((760 - 664) / 25 175 000).
|
La cosa più importante da osservare è che tutti i valori sono divisibili per otto. |
96.4.3 Scansione verticale
I quattro valori indicati nella direttiva VTimings, o gli ultimi quattro valori della direttiva Modeline, rappresentano i tempi della scansione verticale, espressi in quantità di righe.
risoluzione_verticale inizio_sinc fine_sinc ampiezza_verticale
In pratica, seguendo l'esempio già mostrato, «480 491 493 525» indica che: la risoluzione verticale è di 480 righe, l'impulso di sincronismo verticale inizia in corrispondenza della 491-esima riga (ideale) e termina con la 493-esima, infine l'altezza complessiva del quadro è di 525 righe.
Con qualche conto si scopre che la frequenza verticale (del quadro intero) necessaria per la scansione con questa modalità è di 70 Hz (25 175 000 / (800 * 525)) e che la durata dell'impulso di sincronismo è di 64 µs ((493 - 491) * 800 / 25 175 000).
|
La frequenza dei semiquadri è doppia, quando si utilizza una modalità interlacciata. Questo va tenuto in considerazione, perché è la frequenza dei semiquadri quella che viene presa in considerazione nella direttiva VertRefresh. |
96.4.4 Interlacciamento
La predisposizione di una modalità interlacciata richiede solo due particolarità: che il numero complessivo delle righe (VFL) sia in numero dispari e che si aggiunga alla fine l'opzione Interlace.
# 1024x768 @ 87 Hz interlaced, 35.5 kHz hsync Modeline "1024x768" 44.9 1024 1048 1208 1264 768 776 784 817 Interlace # 1152x864 @ 89 Hz interlaced, 44 kHz hsync ModeLine "1152x864" 65 1152 1168 1384 1480 864 865 875 985 Interlace # 1280x1024 @ 87 Hz interlaced, 51 kHz hsync Modeline "1280x1024" 80 1280 1296 1512 1568 1024 1025 1037 1165 Interlace
I valori riferiti alla scansione verticale si riferiscono sempre al quadro intero, per cui, la frequenza di sincronizzazione verticale risulta doppia rispetto alla frequenza di quadro (refresh rate o frame rate).
A questo si può aggiungere che la durata dell'impulso di sincronismo verticale dovrebbe essere doppia (o quasi) rispetto a quella necessaria in caso di scansione normale (non interlacciata).
96.4.5 Adattamento delle configurazioni predefinite
Il file di configurazione di XFree86, /etc/X11/XF86Config, offre molti esempi validi di configurazione del monitor, ma non tutti i casi possibili e immaginabili. Uno degli elementi che può creare disturbo è proprio la frequenza di dot-clock.
È già stato spiegato che il servente grafico, usato con l'opzione -probeonly, può dare tante informazioni utili sull'adattatore grafico utilizzato. Tra le altre cose, dovrebbe essere in grado di informare sulle frequenze di dot-clock disponibili. Quello che si vede dall'esempio è l'informazione sul dot-clock di un elaboratore portatile Zenith (Z*Star 433VL), ottenuto da un servente XFree86 versione 3.*.
(--) VGA16: clocks: 28.32 28.32 28.32 28.32
Potrebbe nascere un problema se si tratta di frequenze fisse che non corrispondono ad alcuna modalità predefinita del file di configurazione; proprio come nel caso dell'esempio.
Intuitivamente, si può cercare di adattare una modalità che abbia una frequenza di dot-clock abbastanza vicina. Osservando il file di configurazione predefinito si possono trovare queste due modalità.
# 640x480 @ 60 Hz, 31.5 kHz hsync Modeline "640x480" 25.175 640 664 760 800 480 491 493 525 # 640x480 @ 72 Hz, 36.5 kHz hsync Modeline "640x480" 31.5 640 680 720 864 480 488 491 521
Anche se non si conosce nulla delle caratteristiche del monitor (in questo caso è quello del portatile, un LCD) si può azzardare l'idea che delle frequenze orizzontali e verticali comprese tra i valori di questi esempi, non dovrebbero creare problemi (la frequenza orizzontale di 31,5 kHz è quella più bassa in assoluto rispetto a tutte le modalità predefinite). Si procede per tentativi.
Evidentemente, dagli esempi proposti, ci si accontenta di una risoluzione di 640×480 punti, quindi questi valori sono noti. Inoltre, si può decidere di mantenere le stesse frequenze di sincronizzazione verticale e orizzontale dell'esempio già visto che utilizzava una frequenza di dot-clock leggermente più bassa. Così facendo, la pausa tra una riga e l'altra dovrebbe aumentare, come probabilmente anche la pausa tra un quadro e l'altro.
# 640x480 @ 60 Hz, 31.5 kHz hsync Modeline "640x480" 28.32 640 ??? ??? ??? 480 ??? ??? ???
Conoscendo la frequenza di scansione orizzontale, si calcola la dimensione complessiva della riga: 28 320 000 / 31 500 = 899, ma questo numero deve essere divisibile per otto, così si sceglie il valore 896. Nello stesso modo si calcola il numero di righe complessivo che compone un quadro: (28 320 000 / 896) / 60 = 526,78, ma si sceglie di approssimare per difetto (al massimo, la frequenza verticale sarà leggermente più alta di 60 Hz).
# 640x480 @ 60 Hz, 31.5 kHz hsync Modeline "640x480" 28.32 640 ??? ??? 896 480 ??? ??? 526
Adesso è la volta di determinare la durata dell'impulso di sincronismo orizzontale. Dovrebbe essere di circa 4 µs: 28 320 000 * 0,000 004 = 113 dot-clock. Il problema adesso è quello di trovare qualcosa di soddisfacente che sia divisibile per otto.
((896 - 640) - 113) / 2 = 71,5
640 + 71 = 711; il valore più vicino che sia divisibile per otto è 712.
712 + 113 = 825; il valore più vicino che sia divisibile per otto è 824.
896 - 824 = 72, che rende il tempo di guardia perfettamente simmetrico (è stato solo un caso).
# 640x480 @ 60 Hz, 31.5 kHz hsync Modeline "640x480" 28.32 640 712 824 896 480 ??? ??? 526
Restano i dati sulla durata dell'impulso di sincronismo verticale. Dal momento che la differenza rispetto all'esempio di riferimento non è molto grande, si può provare un po' a occhio, salvo verificare con la calcolatrice.
# 640x480 @ 60 Hz, 31.5 kHz hsync Modeline "640x480" 28.32 640 712 824 896 480 491 494 526
Con questi valori, l'impulso di sincronismo dura 95 µs ((494 - 491) * 896 / 28 320 000), perfettamente accettabile.
Volendo verificare la frequenza orizzontale e verticale per sicurezza, si ottengono 31,58 kHz e 60,08 Hz, valori leggermente differenti rispetto a quelli di partenza, ma sicuramente tollerabili.
96.5 Rifiniture
I valori che si calcolano a tavolino, non possono essere sempre perfetti al primo colpo. Se tutto va bene, può capitare che l'immagine appaia un po' troppo spostata rispetto al centro dello schermo. Di certo si possono utilizzare i controlli del monitor per spostarla, ma a volte non conviene esagerare, dovendo trovare un compromesso tra la visualizzazione di schermate a caratteri e l'uso di X.
Quello che bisogna fare è ritoccare le dimensioni degli impulsi di sincronismo, oltre a cercare la loro collocazione ideale. Per questo però, viene in aiuto un programma apposito, che permette di verificare al volo valori differenti. Si tratta di xvidtune.
96.5.1 # xvidtune
xvidtune [opzioni]
xvidtune (2) è un programma per la verifica della configurazione delle modalità video utilizzabili attraverso il servente X attivo. Generalmente viene avviato senza opzioni, ottenendo un funzionamento interattivo.
|

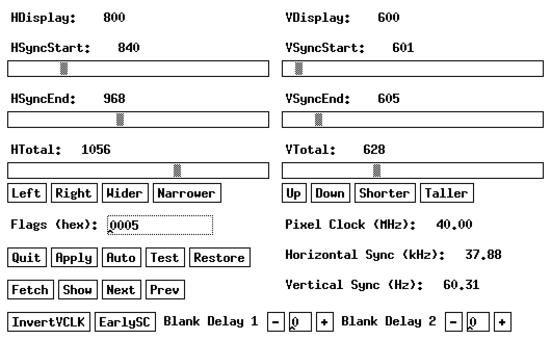

Figura 96.6. xvidtune.
|
Come si può osservare dalla figura, i controlli dal lato sinistro riguardano la scansione orizzontale, mentre quelli del lato destro quella verticale. In basso a destra si può tenere sotto controllo il valore della frequenza di dot-clock (pixel clock), della frequenza di sincronizzazione orizzontale e verticale.
Al posto di utilizzare le barre si scorrimento, si possono selezionare i pulsanti grafici corrispondenti all'azione che si vuole ottenere: <Left> dovrebbe spostare l'immagine a sinistra, <Right> a destra, <Wider> dovrebbe allargare l'immagine, e <Narrower> dovrebbe restringerla.
Per verificare l'effetto delle modifiche, basta selezionare il pulsante grafico <Test>.
I pulsanti grafici <Next> e <Prev> permettono di passare alla modalità grafica successiva (quella che si otterrebbe con la combinazione [Ctrl+Alt+num(+)]) e precedente ([Ctrl+Alt+num(-)]).
96.6 Riferimenti
-
Eric S. Raymond, XFree86 Video Timings HOWTO
<http://www.linux.org/docs/ldp/howto/HOWTO-INDEX/howtos.html>
daniele @ swlibero.org
