Analisi di Fluorescenza a Raggi X (XRF) ai LNF e-mail: astrik.gorghinian@lnf.infn.it

TIPOLOGIA D'INDAGINE
NON DISTRUTTIVA: l'oggetto NON subisce alterazioni durante l'analisi

CARATTERISTICA
si identificano gli elementi chimici (limiti di rivelabilità : Z > 13 ; concentrazioni > 30 ppm) presenti in uno strato superficiale del campione (metalli: frazione di qualche mm - legno: qualche cm) di area pari alla dimensione del fascio di radiazione incidente, in tempi dell'ordine di qualche centinaio di secondi.
Si possono esegure analisi qualitative, semiquantitative e quantitative.

TIPI DI CAMPIONI ANALIZZATI
Liquidi, Polveri, Solidi, Pellicole

APPLICAZIONI
ambito archeologico, artistico (esami su Dipinti, Manufatti metallici, Manufatti ceramici, Smalti), geologico, industriale, .....

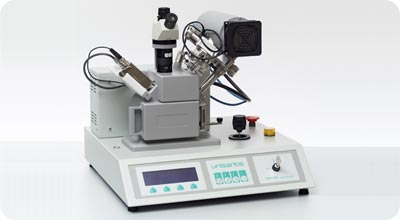

Spettrometro Unisantis XMF 104

Apparato strumentale composto da: Tubo a Raggi X (RX) Campione: misura della camera portacampione: L.122, A.78, P.116 mm Amplificatore di segnale analogico Analizzatore multicanale MCA (convertitore analogico/digitale) Sistema di acquisizione ed elaborazione dati Rivelatore a semiconduttore Si(Pin) raffreddato per effetto Peltier

Caratteristica principale: L'apparato è dotato di un sistema di lenti policapillari (principio della riflessione totale multipla) di Kumakhov Vantaggi: focalizza spot di circa 100 micron agisce da filtro passa banda basso a causa della sua finestra di trasmissione migliorando così il limite di rivelabilità minima e la risoluzione spaziale ottiene un micro fascio di alta intensità con piccolo angolo di divergenza

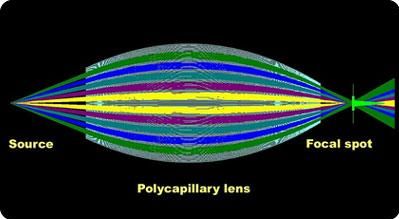

Focalizzazione dei RX per mezzo dei policapillari

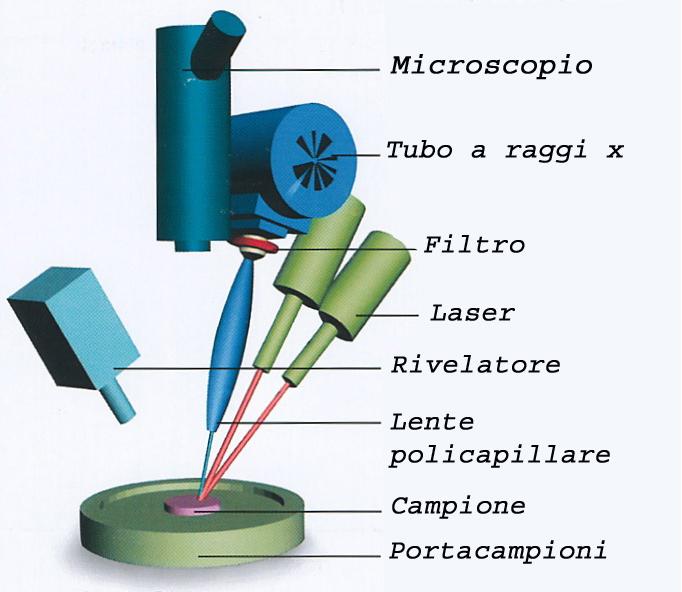

Geometria della misura XRF (in riflessione)

Dinamica del processo: Un fascio di RX investe il campione Trasferisce una parte della sua energia agli elettroni delle orbite più interne producendo l'eventuale espulsione di un elettrone (effetto fotoelettrico) Nell'atomo eccitato si inducono una o più transizioni elettroniche con conseguente emissione di RX caratteristici Lo spettro acqisisce una serie di righe di emissione d'intensità legate all'abbondanza del relativo elemento presente nel campione investito
