Identificazione prese LAN dei LNF

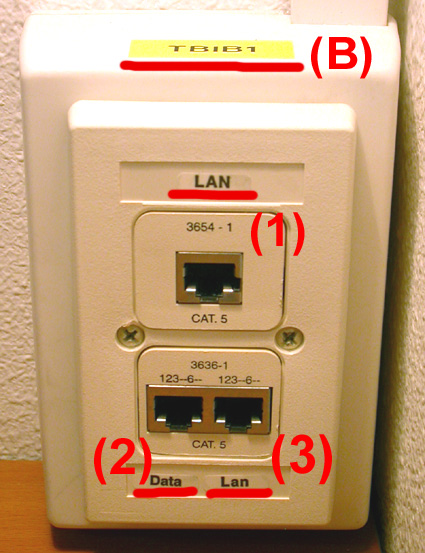

Le prese LAN utilizzate per il cablaggio strutturato all'interno dei Laboratori Nazionali di Frascati sono del tipo riportatato nella foto.
Nota: in alcuni casi puo' cambiare il numero di connettori (in particolare puo' esserne presente un quarto di tipo telefonico RJ11) o il nome riportato dalle etichette associate alle singole prese.
Legenda dei dati riportati sulla presa:

(B) Identificativo della "borchia" di rete dati: generalmente la prima parte corrisponde al numero della stanza dove si trova la borchia, mentre la seconda parte numera le prese presenti in uno stesso locale;
(1) Presa numero 1 della borchia, la presa e' identificata anche come "LAN";
(2) Presa numero 2 della borchia, la presa e' identificata anche come "Data";
(3) Presa numero 3 della borchia, la presa e' identificata anche come "Lan";

In caso di problemi di rete quindi va segnalato a Net.Support@lnf.infn.it: l'edificio dove si trova l'apparato oggetto della richiesta di intervento, il numero identificativo della borchia, il numero di presa (o la sua etichetta) e il nome (o numero) IP dell'apparato.

Infine si ricorda che le connessioni di qualsiasi apparato di rete dati (pc, mac, stampanti o altro) alle borchie di distribuzione deve essere eseguito usando ESCLUSIVAMENTE bretelle per cablaggio strutturato di reti ethernet in "CATEGORIA 5" o superiore.

Generalmente tali tipo di bretelle riportano sul cavo la categoria di appartenenza (abbreviata in "CAT 5") e hanno sempre i connettori schermati.
Si suggerisce inoltre di sostituire, anche se di categoria adatta, tutte quelle bretelle che presentino discontinuita' tra la schermatura del connettore e quella del cavo e di non sottoporre la bretella a stress meccanici o a pieghe/torsioni eccessive.

NON VANNO QUINDI IN NESSUN CASO usati cavi di altro tipo ed in particolare le piattine (riconoscibili dalla loro sezione rettangolare) telefoniche o meno anche se diachiarate adatte ad apparati di rete.

Si ricorda inoltre che tali cavi sono disponibili preconfezionati e in varie misure presso il Magazzino Centrale dei Laboratori.

Ulteriori informazioni sono reperibili su web alle seguenti url:

http://www.lnf.infn.it/computing/doc/faq.html
http://www.lnf.infn.it/computing/doc/netinfo.html
